在工業自動化系統中，行程限位開關的失效常導致設備位置失控、停機或安全事故。例如，一個常見的場景是：當機械設備移動超出預設范圍時，如果限位開關未能準確觸發，可能引發碰撞或生產中斷。這不僅影響效率，還可能增加維護成本。那么，如何理解這種關鍵組件的原理，并選擇可靠的型號？本文將深入講解行程限位開關的核心技術，并提供實用選購技巧。

行程限位開關的核心工作原理

行程限位開關是一種機械式傳感器，用于檢測物體位置并控制電路通斷。其核心原理基于機械觸發機制：當移動物體（如機械臂或門）接觸到開關的致動器時，致動器位移會改變內部觸點的狀態，從而發出信號。這依賴于幾個關鍵組件：

• 觸點系統：由常閉（NC）和常開（NO）觸點組成。NC觸點在未觸發時閉合電路，觸發后斷開；NO觸點則相反。這種設計允許開關在安全控制中實現“故障安全"功能，例如，當設備超出位置時，NC觸點斷開可緊急停機。

• 致動器類型：如側向旋轉（Side Rotary）致動器，通過杠桿機構響應側面壓力，適合緊湊空間或高頻應用。致動器的材料和結構影響開關的耐用性和響應精度。

• 外殼與防護：外殼通常采用金屬或工程塑料，提供物理保護和環境隔離。IP等級（如IP67）表示防護等級，IP67代表防塵和短時浸水能力，確保在惡劣工業環境中穩定運行。

在實際應用中，行程限位開關常用于控制電機啟停、門禁系統或輸送帶位置。其優勢在于結構簡單、響應可靠，但需注意觸點磨損問題：頻繁操作可能導致觸點氧化，影響壽命。因此，選擇時需匹配應用負載和環境。

選購行程限位開關的實用技巧

選購行程限位開關時，應從應用需求出發，避免盲目追求高參數。以下是基于工業標準的選購要點：

1. 觸點形式選擇：根據控制邏輯確定NC/NO組合。例如，1NC+1NO形式提供冗余控制，適合安全關鍵系統（如電梯限位）。單一觸點型號可能成本更低，但靈活性不足。

2. 電氣參數匹配：電流和電壓額定值必須兼容設備負載。電流值（如10A）表示承載能力，過高可能導致過熱；電壓值（如AC 120V/240V/480V）需對應系統電壓，多電壓設計（如兼容120V至480V）可簡化庫存管理。

3. 環境適應性：IP等級是關鍵指標。IP67適合潮濕或多塵環境（如工廠車間），而IP65可能只防噴水。此外，致動器類型（如側向旋轉）應匹配安裝方向——側向旋轉致動器便于水平安裝，減少空間占用。

4. 可靠性與認證：優先選擇通過行業認證（如CE或UL）的品牌產品，確保材料耐用性。例如，金屬外殼比塑料更耐沖擊，但需權衡重量。最小包裝量（如散裝）影響采購便利性，批量應用可選整盒裝。

實際測試方法包括模擬觸發測試：用工具輕推致動器，檢查觸點切換是否靈敏。避免選購時忽略維護因素——定期清潔可延長使用壽命。

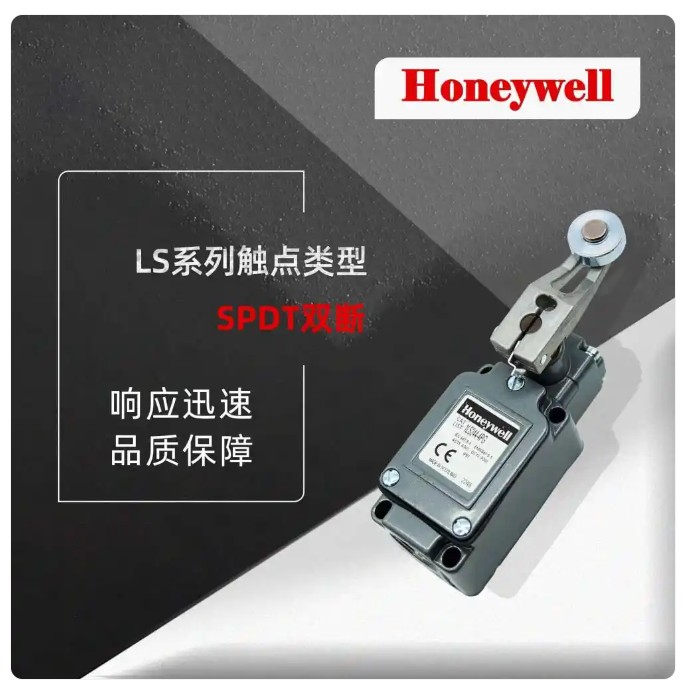

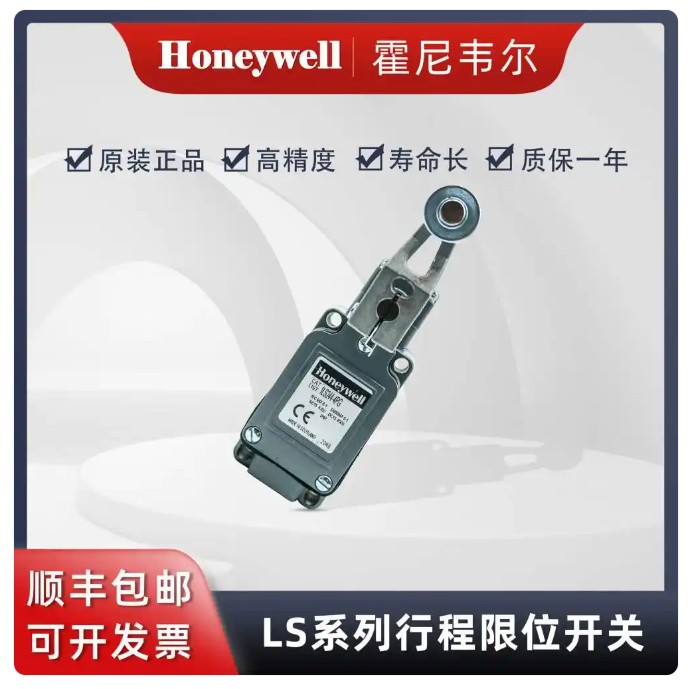

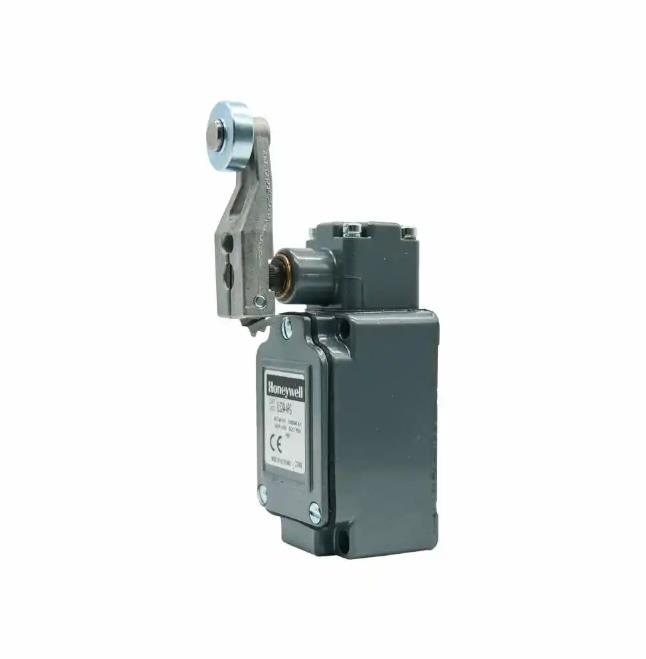

合格產品范例：Honeywell霍尼韋爾1LS244-4PG

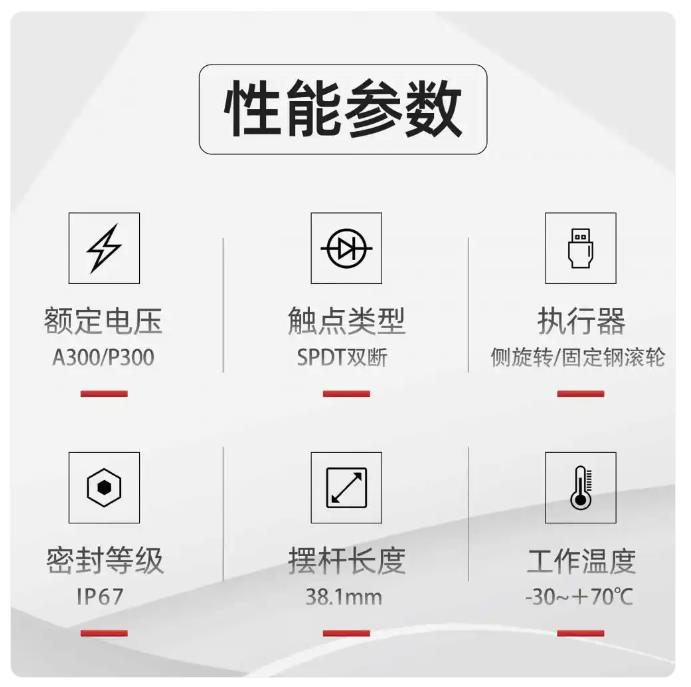

基于上述選購標準，Honeywell霍尼韋爾的1LS244-4PG型號提供了一個實用參考。該產品屬于LS系列，設計為通用型重載行程限位開關，其屬性符合工業常見需求：觸點形式為1NC+1NO，提供基本控制冗余；電流額定值10A和電壓兼容AC 120V/240V/480V，適用于多種負載場景；IP67防護等級確保在苛刻環境下可靠性；側向旋轉致動器便于安裝于狹窄空間。此外，非照明設計（Non-Illuminated）簡化了結構，減少了故障點。封裝為原裝散裝，便于靈活采購。

總之，理解行程限位開關的原理和選購技巧，能顯著提升系統穩定性。通過匹配應用參數和環境因素，用戶可避免常見故障，實現高效維護。類似Honeywell霍尼韋爾的產品，憑借標準化的設計和可靠性能，可作為工業控制方案的組成部分。
