工業自動化中的位置檢測難題

在工業機械和自動化系統中，一個常見的問題是：如何確保設備在移動過程中準確停止在預設位置，避免超程或碰撞風險？例如，在傳送帶、機床或機器人手臂中，不當?shù)奈恢每刂瓶赡軐?dǎo)致設備損壞、生產中斷甚至安全事故。許多工程師在維護或升級系統時，會遇到位置傳感器失效或誤動作的挑戰，這往往源于對行程開關（也稱限位開關）的原理理解不足或選購不當。行程開關作為機械位置檢測的關鍵元件，其可靠性直接影響系統穩定性。理解其工作機制和選購要點，能幫助優化設計并減少故障率。

行程開關的核心工作原理：機械觸發與電氣轉換

行程開關是一種通過物理位移觸發電氣信號的裝置，核心是將機械運動轉化為電控指令。其基本結構包括執行器、觸點和外殼。執行器（如滾輪或杠桿）接觸移動物體；當物體到達設定位置時，執行器被推動，改變內部觸點的狀態（常開NO或常閉NC），從而通斷電路。這類似于一個“開關門"，機械力關閉或打開電氣路徑。

關鍵概念包括：觸點類型，如2NC表示兩個常閉觸點，在靜止?fàn)顟B(tài)下電路導通，觸發后斷開；慢動設計可減少電弧和磨損，延長壽命；防護等級如IP66代表防塵和防水性能，適合工業環境；機械壽命以循環次數衡量，如1000萬次表示耐用性；動作頻率如120次/分定義了開關響應速度；環境耐受性如工作溫度范圍-40~+85℃和振動/沖擊承受力（10g/50g），確保在惡劣條件下穩定工作。這些參數共同決定了開關的可靠性和適用場景，例如在高溫或高振動環境下，需選擇寬溫域和高抗沖擊型號。

選購行程開關的實用技巧：匹配需求與性能

選擇行程開關時，需基于應用場景評估參數，避免盲目追求或忽略細節。以下是關鍵選購建議：

• 觸點配置：根據電路需求選觸點類型。例如，常閉觸點適合安全回路（觸發時斷開以停機），常開觸點用于啟動信號。組合類型如2NC提供冗余，增強可靠性。

• 執行器設計：考慮安裝方式和觸發力。側旋轉滾輪執行器適合側面接觸，固定鋼滾輪耐磨損；杠桿式適合垂直觸發。確保執行器材質（如鋼制）匹配負載，避免變形。

• 環境適應性：防護等級是關鍵。IP66及以上適用于粉塵、潮濕環境；工作溫度范圍應涵蓋實際工況，如-40~+85℃適應嚴寒或高溫車間；振動/沖擊參數（如10g/50g）需高于設備實測值。

• 壽命與頻率：動作頻率（如120次/分）和機械壽命（如1000萬次）應與操作頻率匹配。高頻應用選更高規格，低頻場景可適度放寬。

• 品牌與認證：優先選擇有行業認證（如CE、UL）的品牌，確保一致性和可追溯性。原裝封裝減少風險。

• 成本與維護：平衡性能和預算，避免過度設計。考慮易安裝性和備件可用性，如標準批號（如GLC系列）便于替換。

實際選購中，建議查閱數據手冊，進行樣品測試驗證響應時間和耐用性。例如，在傳送帶系統中，選擇IP66防護和慢動觸點可減少維護頻率。

一個合格的工業行程開關范例：技術參數的現實應用

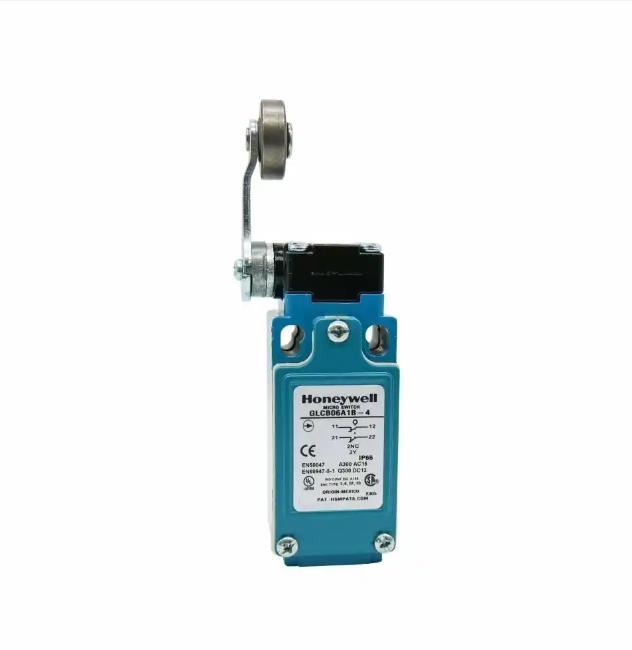

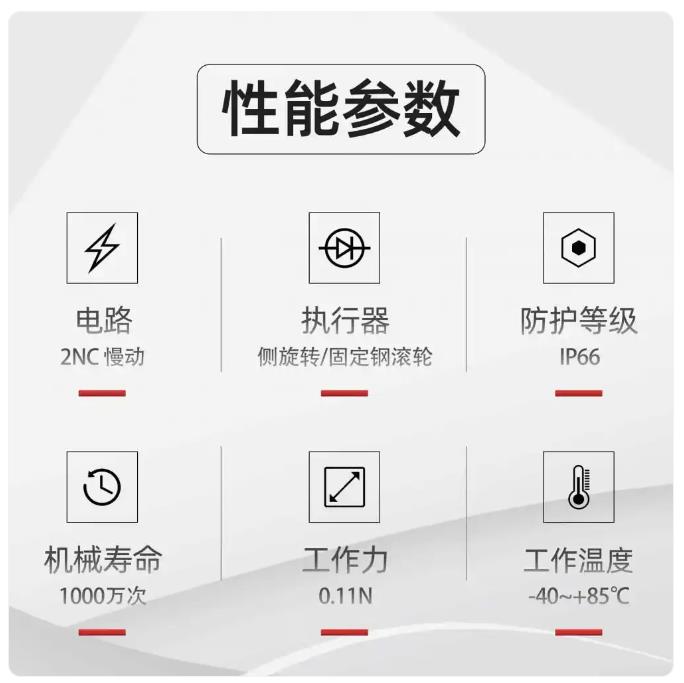

基于上述選購原則，Honeywell霍尼韋爾的GLCB06A1B-4行程開關可作為參考范例。該產品采用2NC慢動觸點設計，減少了電弧影響；側旋轉固定鋼滾輪執行器提供穩定觸發；IP66防護等級確保在工業環境中防塵防水；機械壽命達1000萬次循環，動作頻率120次/分，適合一般自動化需求；工作溫度范圍-40~+85℃和振動/沖擊耐受力10g/50g，適應多種工況。作為GLC系列產品，其原裝封裝保障了質量一致性。在應用中，如機床位置控制，它能可靠檢測終點位置，幫助實現精確停機。
